에어드라이어

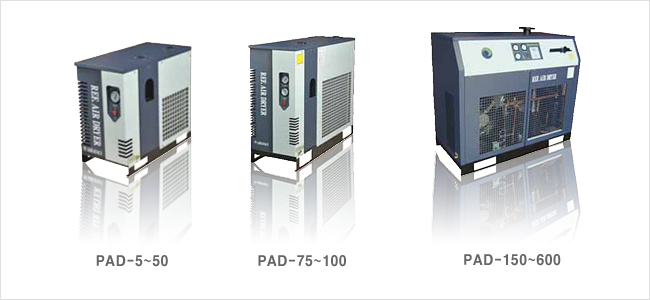

■ 냉동식 드라이어


■ SPECIFICATION

Model PAD-5 PAD-7 PAD-10 PAD-15 PAD-20 PAD-30 PAD-50 PAD-75 PAD-100
Capacity(N㎣/min) 0.67 1.00 1.42 1.67 2.67 3.92 7.00 11.17 14.17
Applied comp.(HP) 5 7.5 10 15 20 30 50 75 100
Ref. Comp. (HP) 1/4 1/4 1/3 1/3 1/2 3/4 1 1.5 2
Conn. In,out (INCH) 3/4" 1" 1½" 2
Power (Kw) 0.185 0.185 0.25 0.25 0.37 0.55 0.86 1.25 1.60
제품중량 (Kg) 34 34 35 35 50 59 76 141 148
W*L*H(mm) 320*630*560 320*800*575 400*840*715 405*1120*900 405*1120*900
Voltage (V) AC 220V 1Φ 50Hz/60Hz
Freon Gas R-22
Fluid 압축공기 (COMPRESSED AIR)
Inlet Temp. (℃) 2~40℃
Ambient Temp.(℃) 2~38℃
Max.Pressure
        (Kg/㎠)		 9.9kgf/㎠

Model PAD-150 PAD-200 PAD-250 PAD-300 PAD-400 PAD-500 PAD-600
Capacity(N㎣/min) 21.7 30.0 35.0 44.0 56.7 70.0 80.0
Applied comp.(HP) 150 200 250 300 400 500 600
Ref. Comp. (HP) 3 5 5 7.5 7.5 10 15
Conn. In,out (INCH) 2½(F) 3"(F) 4"(F) 6"(F) 6"(F)
Power (Kw) 2.45 4.12 4.75 6.25 6.25 9.00 11.3
제품중량 (Kg) 350 440 450 550 792 887 980
W*L*H(mm) 1250*700*1240 1500*700*1240 1270*900*1550 1100*1840*1750 1950*950*1670
Voltage (V) AC 220V/380V/440V 3Φ 50Hz/60Hz
Freon Gas R-22
Fluid 압축공기 (COMPRESSED AIR)
Inlet Temp. (℃) 2~40℃
Ambient Temp.(℃) 2~38℃
Max.Pressure(Kg/㎠) 9.9kgf/㎠

Remarks


  • • 처리 공기량은 입구압력 7.0kgf/㎠, 입구온도 38℃, 운전노점 4℃입니다.
  • • 50Hz일때의 공기처리용량 계수는 0.83입니다.
  • • 상기 표시유량은 압력손실을 고려하지 않은 처리유량입니다.
  • • 상기사양은 품질개선을 위하여 예고없이 변경될 수 있습니다.
    •
  • • Flow Capacity basis at pressure 7kgf/㎠, at Temp 38℃, and Dew point st +4℃
  • • Basis 50Hz operation, The Flow capacity shall be reduced to 38%
  • • The given flow capacity is not considered of pressure drop effects.
  • • All specitications may be alterd without notice to improve performance.

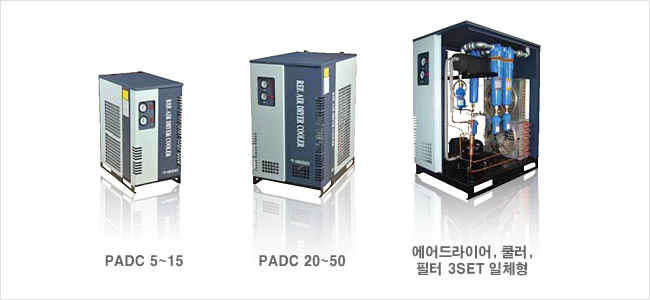

■ 냉동식 드라이어


■ SPECIFICATION

Model 접속구경
    (inch)		 처리유량
(N㎥/min)		 적용공기압축기(HP) 냉동콤프
   (HP)		 노점
(Dew)		 최대사용압력
(kg/㎠)		 허용입구온도 정격전원 제품 중량
(kg)		 제품치수(mm)W*L*H 냉매가스
PADC-5 3/4" 0.67 5 1/4 4℃ 9.9 80℃

220v
                φ1
                60HZ

 50 420*710*810 R22
PADC-7 1.00 7.5 52
PADC-10 1.42 10 1/3 56
PADC-15 1.67 15 58
PADC-20 1' 2.67 20 1/2 104 600*800*1020
PADC-30 3.92 30 3/4 115
PADC-50 1 1/2" 7.00 50 1 180 750*890*1265

  • • 50Hz전압으로 사용하고자 할때는 압축공기 처리 용향계수는 0.83을 곱한 값이 실제 처리유량입니다.
    •
  • • 냉매가스는 표준 R22(Freon)을 사용하여, 주문에 의하여 기종에 따라 R12, 134a의 냉매가스로 제작이 가능합니다.
    •
  • • 처리 유량은 입구압력 7.0kg/㎠이며, 입구온도 80℃, 운전노점 4℃ 기준입니다.
    •
  • • 정격전원 및 특수사양 제품은 주문에 의하여 제작이 가능합니다.
    •
  • • 표준기종외 대형기종도 제작이 가능합니다.
    •

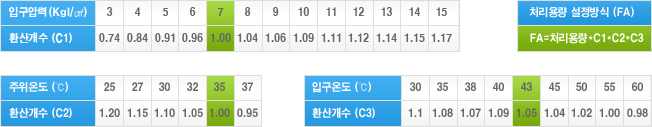

■ 압력, 온도 환산 승수표

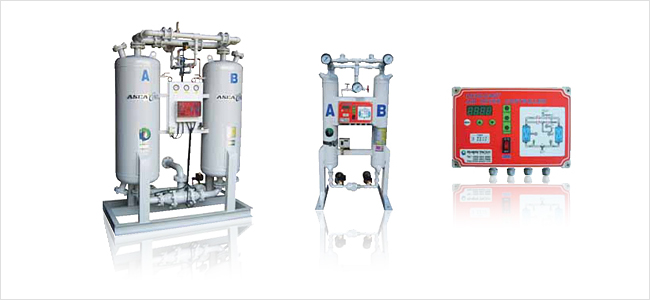

■ 비가열식 에어 드라이어


.

■ SPECIFICATION

Model Capacity(N㎥/min) In.OutComm. Demension(mm) Desiccant (kg/2 Towers) Weight(kg)
L(가로) W(폭) H(높이)
PAH-20 0.57 PT1/2" 700 350 1070 9 51
PAH-30 0.68 PT1/2" 700 600 1700 15 80
PAH-50 1.40 PT3/4" 700 600 1700 23 125
PAH-85 2.00 PT3/4" 750 600 1750 33 145
PAH-150 2.80 PT1" 850 700 1750 59 160
PAH-200 4.20 PT1" 1070 700 1850 92 250
PAH-350 7.10 PT1½" 1190 800 1850 134 280
PAH-600 11.00 PT2" 1300 900 2100 160 440
PAH-850 14.50 PT2" 1450 900 2200 230 560
PAH-1000 17.50 2½"(F) 1600 900 2350 310 680
PAH-1300 21.90 2½"(F) 1750 900 2350 380 870
PAH-1800 32.50 3"(F) 1850 1000 2450 580 1350
PAH-2100 38.30 3"(F) 1900 1100 2600 703 1500
PAH-2500 49.50 4"(F) 2000 1200 2600 790 1690
PAH-3000 53.50 4"(F) 2100 1300 2600 940 2250
PAH-4000 66.67 5"(F) 2200 1350 2720 1080 2450
PAH-4500 75.00 5"(F) 2300 1350 2810 1250 2700
PAH-5000 83.33 5"(F) 2400 1400 2900 1380 3150
PAH-5500 91.67 6"(F) 2500 1500 2900 1580 3550
PAH-7500 125.00 6"(F) 2650 1600 2900 2050 4500
PAH-8500 142.00 6"(F) 2800 1600 2900 2700 5150

Remarks


  • • 처리용량은 입구온도 38℃, 사용압렵 7kgf/㎠기준
    •
  • • Flow Capacity basis at Inlet Temp. 38℃ and at the pressure 7kgf/㎠
    •
  • • purge량 : 2.9~4.2kgf/㎠
    •
  • • purge Air Pressure setting : 2.9~4.2kgf/㎠
    •
  • • 흡착제 : Activated Alumina Molecular Sieves(OPTION)
    •
  • • 상기사양은 품질개선을 위하여 예고없이 변경될 수 있습니다.
    •
  • • All specification may be altered wihtout notice to improve performance.
    •
